Magnet za geofon

Magnet za geofon

Zahteve po točnosti in kakovosti zajemanja seizmičnih podatkov naraščajo z napredkom tehnologije geofizikalnega raziskovanja. Za identifikacijo litologije, tekočine in razpokanih rezervoarjev so potrebni širokopasovni podatki, visoko zvestoba, visoko razmerje med signalom in šumom ter visoki dinamični podatki, kar izboljša lokacijo rezervoarja, značilnosti, povezljivost in navsezadnje pridobivanje nafte. Geofon je profesionalni senzor, ki pretvarja površinske mehanske vibracije v električni signal ali elektromehanski pretvornik, ki mehansko energijo pretvarja v električno. Je kritična komponenta celotnega procesa pridobivanja seizmičnih podatkov. Geofoni so glede na princip delovanja razvrščeni kot elektromagnetni indukcijski, piezoelektrični keramični, MEMS in optični. Najpogostejši tip je električna indukcija, geofon z gibljivo tuljavo pa je najbolj reprezentativen.

Osnovna struktura in princip delovanja

Geofoni so razvrščeni v dve vrsti: vibracijski sistemi in sistemi magnetnih vezij. Lupina je narejena iz valjastega mehkega železa, v srednjem delu pa je sistem magnetnega vezja. Sistem magnetnega vezja je sestavljen iz magneta in dveh polov, ki sta pritrjena na ohišje. Prostor med lupino iz mehkega železa in magnetom geofona zavzema vibracijski sistem, ki je sestavljen iz tuljave, nosilca tuljave in vzmeti, ki skupaj tvorijo lebdeče telo. Geofon vstavite navpično v površino in geofon se bo povezal s kopnim preko repnega stožca školjke. Površinske vibracije bodo povzročile relativno gibanje med drsečim telesom in lupino, kar ima za posledico relativno gibanje tuljave v magnetnem polju in izhodni tokovni signal, ki ustreza obdobju vibracij. Struktura podzemnih plasti bo prikazana po obdelavi signala.

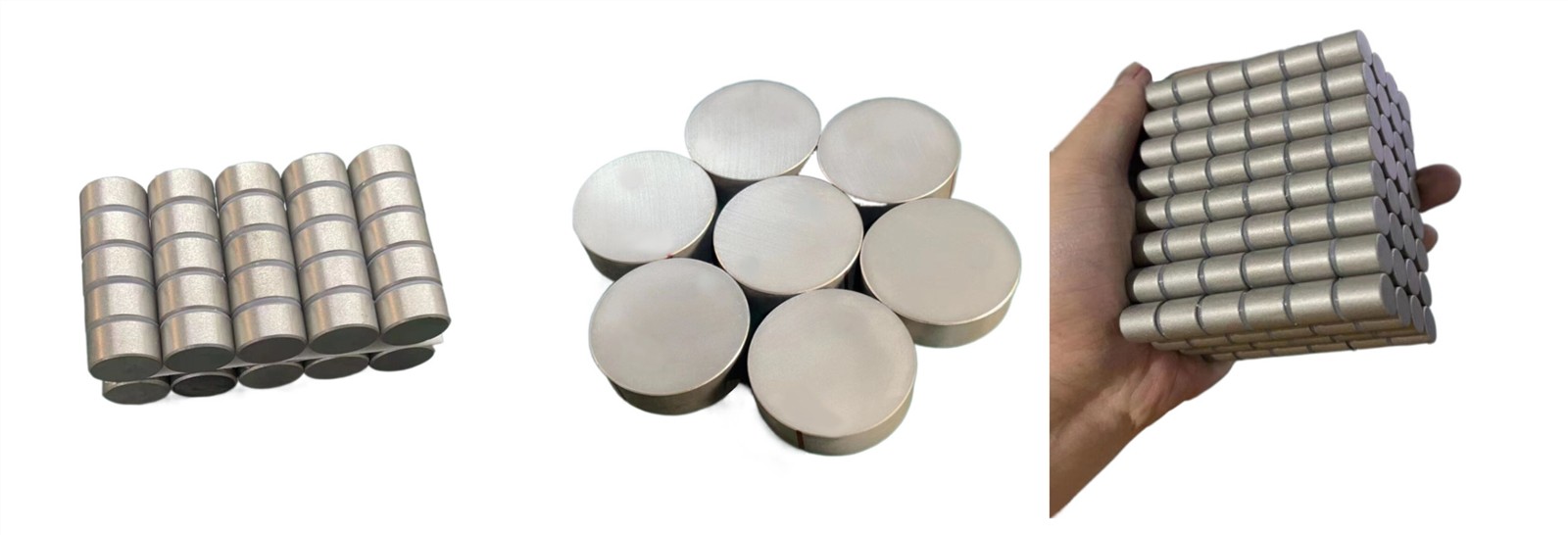

O magnetu za geofon

Geofonski magnet kot osrednja komponenta izdelka ne vpliva samo na glavne indekse in parametre geofona, ampak tudi na njegovo ceno. Različne vrste trajnih magnetov bodo zagotovile različne funkcije geofona. Samo parametri magneta določajo pretok zračne reže. Magnetni naknadni učinek, temperatura, elektromagnetne motnje in vibracije bodo vplivali na pretok zračne reže, kar bo povzročilo spremembo parametrov geofona. Čeprav so bili magneti AlNiCo, sintrani samarijevi kobalt magneti in sintrani neodimovi magneti vsi uporabljeni v geofonih, uliti AlNiCo magneti še vedno veljajo za najboljšo izbiro magnetov za geofone zaradi svoje visoke natančnosti, stabilnosti in nizkih stroškov. Prav tako je treba opozoriti, da imajo ti magneti zelo tesno toleranco dimenzij.
