Elektronski magnet za tehtnico

Elektronska tehtnica

Elektronska tehtnica je zelo natančna naprava za merjenje mase, ki se pogosto uporablja v šolah, laboratorijih in tovarnah zaradi svoje natančnosti, hitrega odzivnega časa, visoke zanesljivosti in enostavnega upravljanja. Na njegov razvoj je pomembno vplival napredek senzorskih, elektronskih in mikroračunalniških tehnologij. Ena od aplikacij litih magnetov Alnico je njihova uporaba v elektromagnetnem sistemu elektronskih tehtnic.

Osnovno načelo

Delovanje elektronske tehtnice temelji na ravnovesju med elektromagnetno silo in gravitacijo. Njegove glavne komponente vključujejo napajalnik, pretvornik ravnotežja elektromagnetne sile, fotoelektrični senzor, tipkovnico, zaslon in krmilno vezje.

V stanju brez obremenitve ostane ravnotežni pretvornik elektromagnetne sile uravnotežen. Ko je predmet postavljen na tehtnico, se položaj gibljive tuljave premakne in spremeni jakost svetlobe, ki jo zazna fotoobčutljivi element. Ta sprememba vpliva na izhodni tok, ki ga obdela mikroprocesor. Mikroprocesor prilagodi tok v gibljivi tuljavi in ​​tako pretvornik vrne v prvotni položaj. Istočasno mikroprocesor pretvori trenutno variacijo v digitalni signal, ki hitro prikaže maso predmeta.

Elektromagnetna sila FFF, ki jo ustvari gibljiva tuljava, je enaka gravitacijski sili predmeta, ki jo lahko izrazimo kot:

kjer je mmm masa predmeta, ggg pa gravitacijski pospešek. Enačba sile vključuje tudi magnetno indukcijo BBB, kot θ\thetaθ med naelektrenim prevodnikom in magnetnim poljem ter efektivno dolžino LLL in tok III gibljive tuljave. Predvsem sin⁡θ=1\sin \theta=1sinθ=1, kar poenostavlja izraz.

Viri napak

Več dejavnikov lahko povzroči napake v elektronskih tehtnicah:

Različice gravitacijskega pospeška:Razlike v lokalnem gravitacijskem pospešku lahko vplivajo na meritve.

Temperaturne spremembe:Temperaturna nihanja, ki jih povzročajo pogoji okolja ali pregret pretokovni element, lahko vplivajo na delovanje. Predgretje tehtnice pred uporabo omogoči magnetu, da doseže toplotno ravnovesje, kar zmanjša napake, povezane s temperaturo.

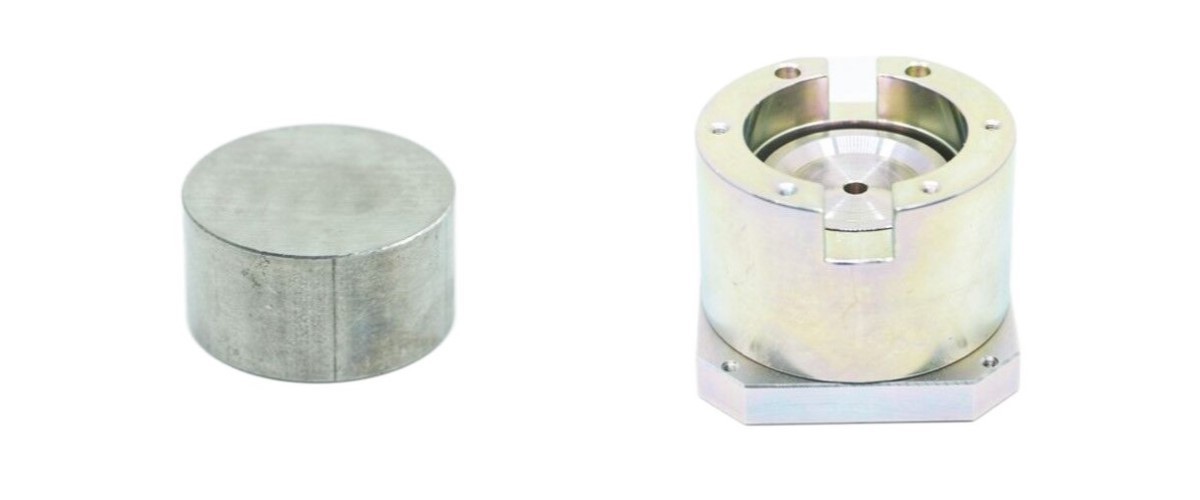

Magneti za elektronsko tehtnico in sklop

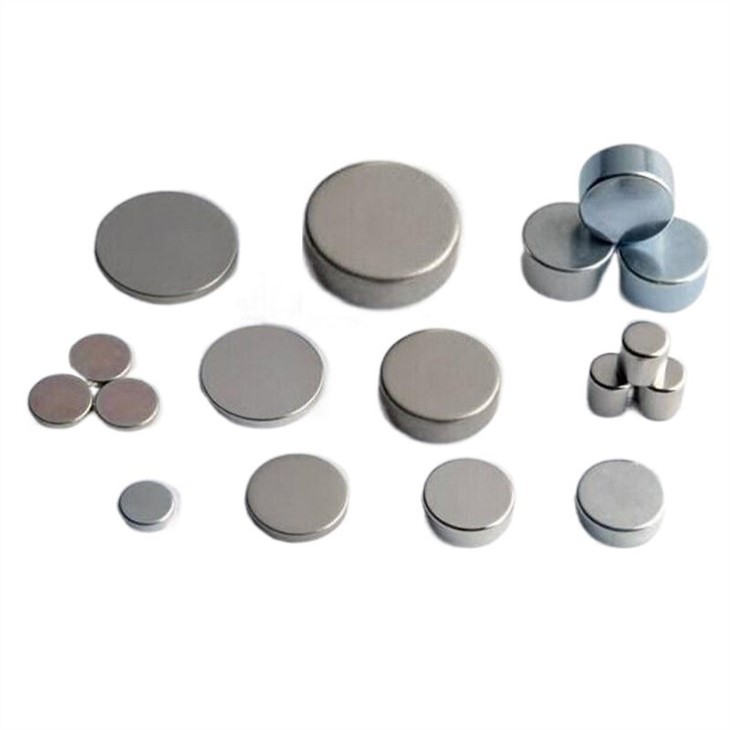

Za zmanjšanje napak, ki jih povzroča temperatura, so prednostni magneti z nizkotemperaturnim koeficientom.Magneti iz samarijevega kobaltaponujajo izjemno toplotno stabilnost in podpirajo širok merilni razpon, vendar so dragi. V večini primerovliti Alnico magnetiso optimalna izbira za elektronske tehtnice zaradi svoje stroškovne učinkovitosti in zanesljivega delovanja.
