Stalni magnet Brezkrtačni motorni magnet

Nekaj ​​predstavitve brezkrtačnega motorja s trajnim magnetom

Kaj je brezkrtačni motor s trajnim magnetom?

Brezkrtačni motor je tipičen izdelek mehatronike, ki je sestavljen iz telesa motorja in pogona. Ker brezkrtačni enosmerni motor deluje v samonadzornem načinu, ne bo dodal začetnega navitja na rotorju, kot je sinhroni motor, ki se zažene pod veliko obremenitvijo pri regulaciji hitrosti s spremenljivo frekvenco, niti ne bo povzročil nihanja in izpadov, ko se obremenitev nenadoma spremeni. Trajni magneti majhnih in srednje velikih brezkrtačnih enosmernih motorjev zdaj večinoma uporabljajo materiale iz redkih zemelj, neodim, železo bor (Nd-Fe-B) z visoko stopnjo magnetne energije. Zato je prostornina brezkrtačnega motorja s trajnimi magneti redkih zemelj za eno številko okvirja manjša od prostornine trifaznega asinhronega motorja z enako zmogljivostjo.

Zahteve za brezkrtačni motor za magnet

V rotorju brezkrtačnega motorja se uporabljajo trajni magneti, ki so večinoma neodim magnetni bloki in neodim magnetne ploščice. Thestator je vzbujevalna tuljava, vendar je struktura trajnega magneta v notranjosti tudi drugačna, ki se pogosto deli na tip površinske montaže in vgrajeni tip.

Razlika je:

Induktorja z direktno kvadraturno osjo za površinsko montažo Ld in Lq sta enaka, z veliko zračno režo, majhno sposobnostjo magnetne oslabitve in zmožnostjo razširitve omejene hitrosti.

Vgrajena osna induktivnost AC-DC: Lq > Ld, majhna zračna reža in dobra sposobnost magnetnega slabljenja.

Zahteve glede zmogljivosti magneta brezkrtačnega motorja

Brezkrtačni motor uporablja predvsem visokozmogljiv redkozemeljski neodim magnet, ker je moč motorja tesno povezana z zmogljivostjo magneta. Razumemo lahko, da prostornina in razred neodimskega magneta določata največjo moč motorja.

Zahteve za magnetno obliko brezkrtačnega motorja

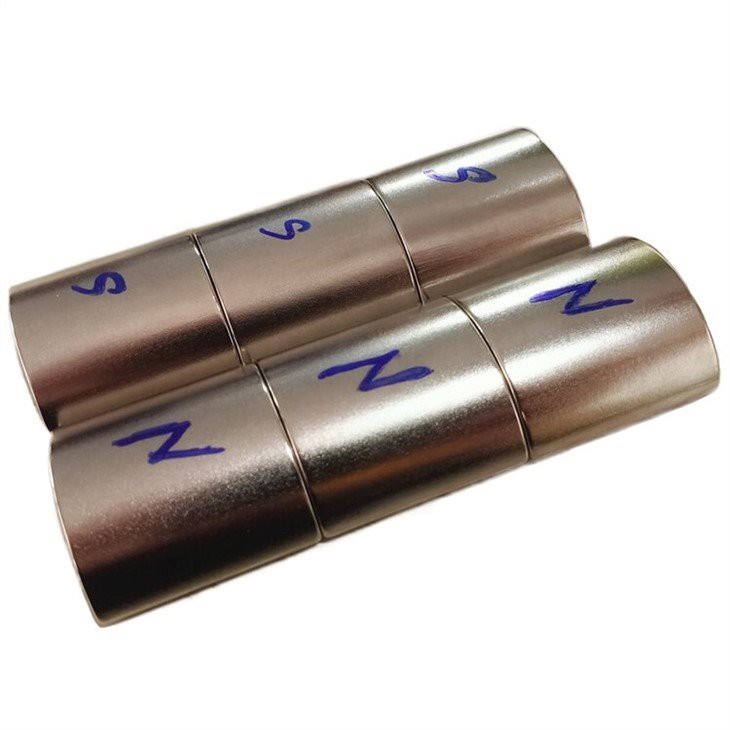

Oblika brezkrtačnega motornega magneta vključuje večinoma kvadratni magnet, magnet za ploščice (oblok), obročasti magnet in magnet za kruh.

Prednosti kvadratnega magneta: enostavna obdelava in relativno poceni cena

Prednosti Tile/Arc magneta: lok lahko zagotovi, da je zračna reža med magnetom in silikonsko jekleno pločevino konsistentna ter je po moči in učinkovitosti boljša od kvadratnega magneta.

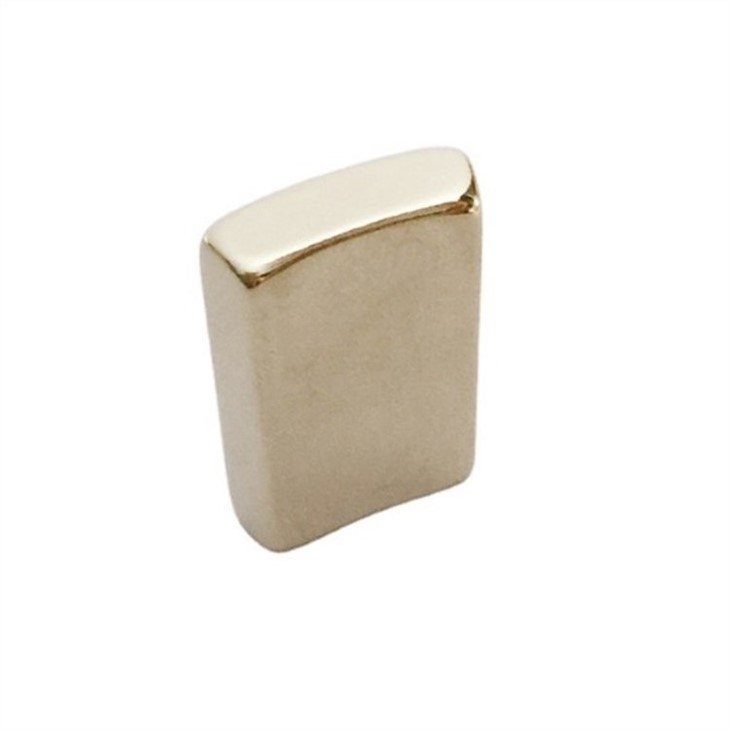

Prednosti magneta v obliki kruha: po mnenju strokovnjakov ima ta vrsta magneta boljši učinek kot magnet za lok.

Prednosti Ring magneta: priročna namestitev, vrhunska zmogljivost, vrhunski obroč za splošno uporabo.

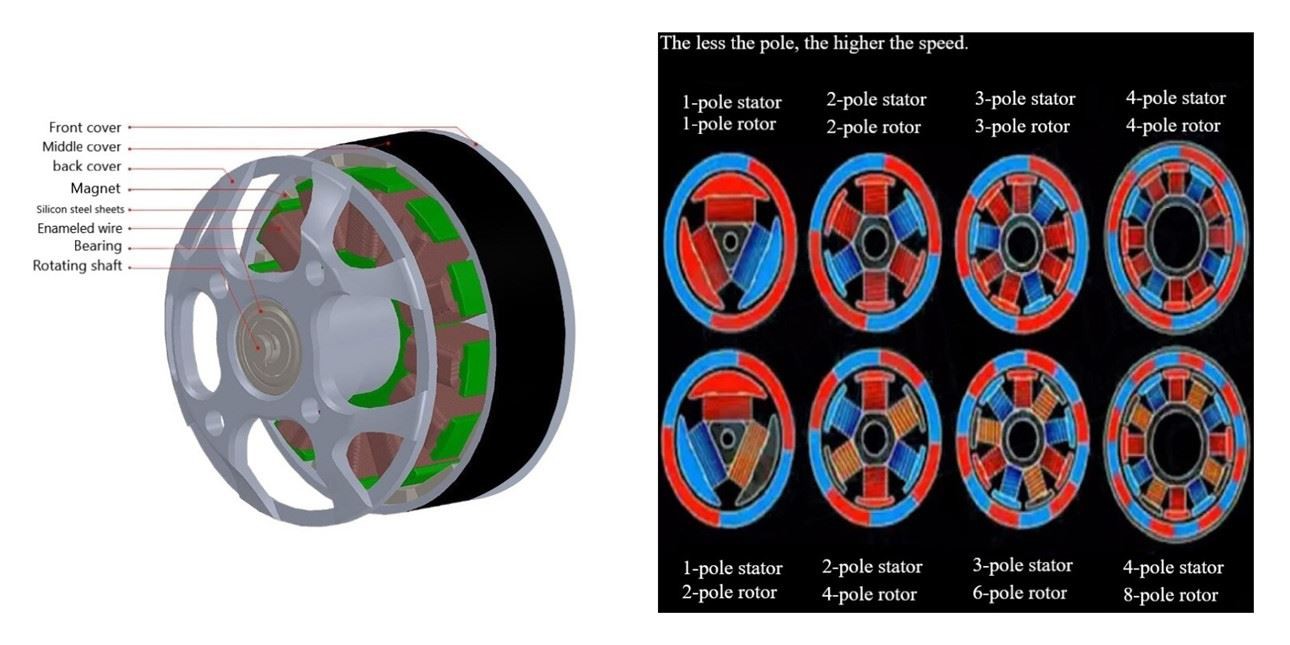

Zahteve za število magnetnih polov brezkrtačnega motorja

Manj kot je drog, večja je hitrost. Kot je prikazano na zgornji sliki.
