Magnet senzorja AMR

Nekaj ​​predstavitve senzorja AMR

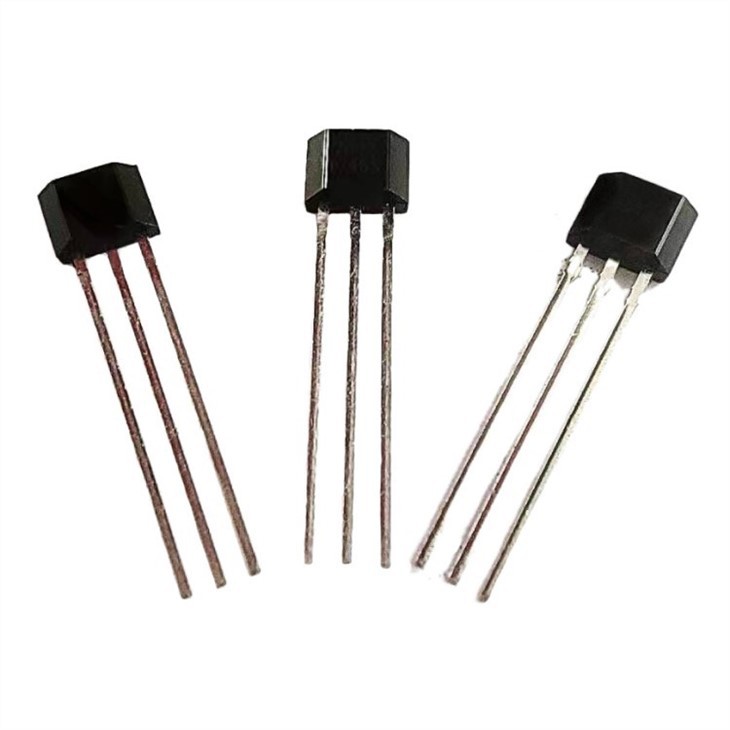

Senzor AMR lahko dobro uresniči meritev šibkega magnetnega polja, ki v območju geomagnetnega polja in se nato široko uporablja na mnogih področjih, vključuje navigacijski kompas, zaznavanje rotacijskega položaja, zaznavanje hitrosti zasuka in sledilnik poti virtualne resničnosti. AMR senzor mora med merjenjem linearnega in rotacijskega položaja opremiti ustrezne magnete senzorja AMR.

Kaj je učinek anizotropne magnetoresisance (AMR)?

Učinek anizotropne magnetorezistence (AMR) je pojav, da se električna upornost feromagnetnega materiala (kot sta zlitine NiFe in NiCo) spremeni z vključenim kotom med smerjo toka in zunanjim magnetnim poljem, ki se nanaša na feromagnetni material. Učinek AMR je v feromagnetnem polikristalu odkril William Tompson, 1. baron Kelvenin 1857. Po tem si je učinek AMR prislužil več pozornosti, dokler ni leta 1971 pripravil učinek AMR na osnovi magnetne glave diska.

Material jedra senzorja AMR je anizotropen magnetno občutljiv material, permaloy pa je trenutno najpogostejša možnost. Tanka trdna plast permaloje bo tvorila uporni trak po nanosu na površino silicijevega čipa, zato imata njegova velikost zrna in morfologija pomemben vpliv na delovanje senzorja.

O magnetih senzorja AMR

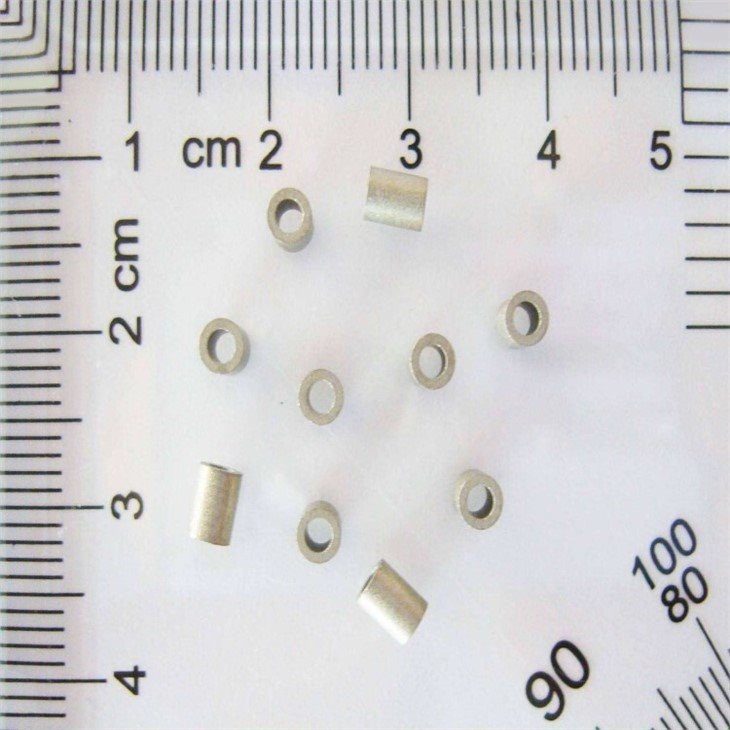

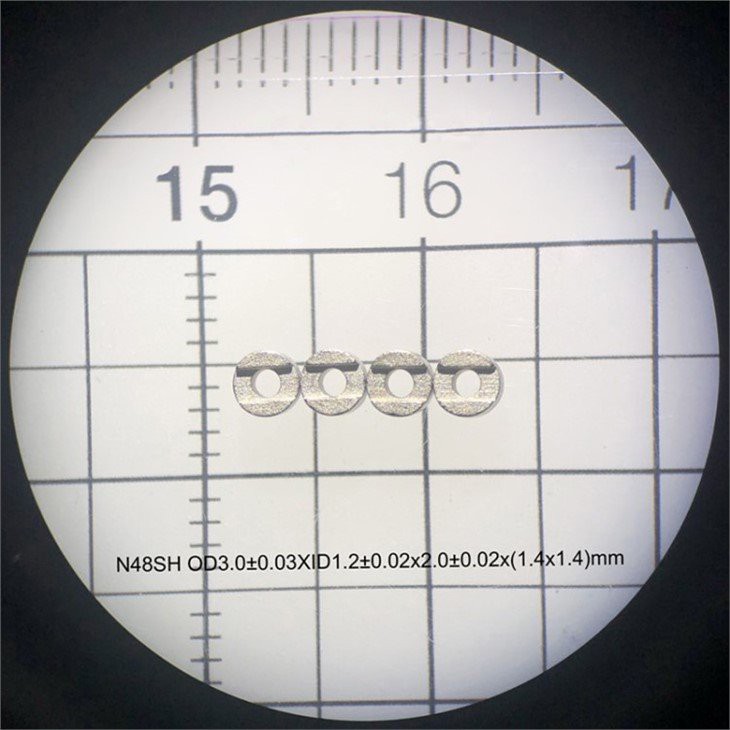

Tako feritni kot magneti redkih zemelj se lahko uporabljajo kot magneti za senzorje AMR. Zato mora senzor AMR opremiti ustrezne magnete, da pokaže najboljšo učinkovitost. Treba je opozoriti, da je razmeroma visoko magnetno polje prevodno, da se zmanjša vpliv potečenega magnetnega polja na natančnost senzorja. Stopnja poravnave središča geometrije med AMR senzorjem in magneti je prav tako zelo pomembna, kar bo povzročilo napako celotnega sistema. Medtem pa jakost magnetnega polja blizu površine magneta ni dovolj homogena, zato je zračna reža določena s številnimi dejavniki. Hongyu je zbral veliko magnetnih senzorjev magnetne odpornosti in upa, da bo za vas zagotovil zanesljivo in ekonomično rešitev.
