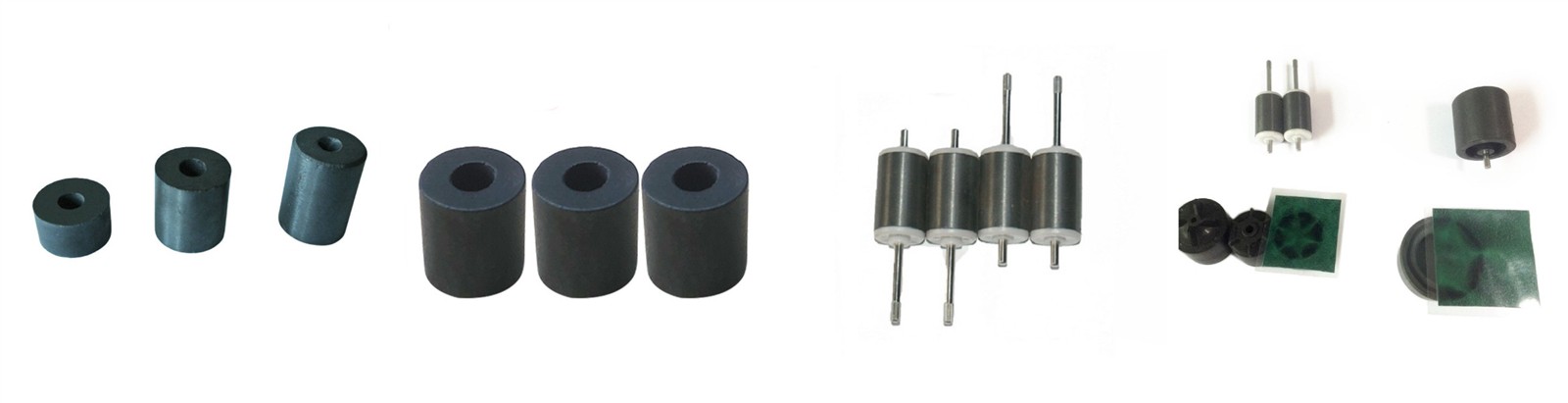

DC motor Večpolni feritni rotor s trajnim magnetom

DC motor Večpolni feritni rotor s trajnim magnetom

Večpolni feritni rotor s trajnim magnetom je ključna komponenta, ki se uporablja v enosmernih (DC) motorjih in je zasnovana za zagotavljanje učinkovitega in zanesljivega rotacijskega gibanja. Ta tip rotorja vključuje trajne magnete iz feritnega materiala, ki so razporejeni v večpolni konfiguraciji.

DC motor: DC motor je elektromehanska naprava, ki pretvarja električno energijo v mehansko energijo z interakcijo magnetnih polj. Deluje na principu, da ko je vodnik, po katerem teče tok, postavljen v magnetno polje, na vodnik deluje sila, ki povzroči, da se premakne.

Rotor s trajnim magnetom: Rotor je vrtljivi del motorja. Pri enosmernem motorju je rotor običajno sestavljen iz magnetov, ki proizvajajo magnetno polje. Interakcija med magnetnim poljem rotorja in statorja (nepremični del motorja) ustvarja potreben navor za obračanje rotorja.

Feritni trajni magneti: Feritni magneti, znani tudi kot keramični magneti, so vrsta trajnega magneta, izdelanega iz kombinacije železovega oksida (Fe2O3) in stroncijevega karbonata (SrCO3) ali barijevega karbonata (BaCO3). Ti magneti so znani po nizki ceni, dobri temperaturni stabilnosti in odpornosti proti koroziji. Vendar imajo manjšo magnetno moč v primerjavi z neodimovimi magneti.

Večpolna konfiguracija: Izraz "večpolni" se nanaša na razporeditev več magnetnih polov na površini rotorja. Pri enosmernem motorju več magnetnih polov omogoča bolj gladko in učinkovitejše vrtenje. Poli so lahko severni (N) ali južni (S) pol in razporeditev teh polov določa celoten vzorec magnetnega polja.

Prednosti:

1. Učinkovitost: Večpolni rotorji zagotavljajo uravnoteženo in porazdeljeno magnetno polje, kar vodi do bolj gladkega vrtenja in zmanjšanega zagozdenja (sunkovito gibanje).

2. Stabilnost: Feritni magneti so relativno stabilni v širokem razponu temperatur, zaradi česar so primerni za različna delovna okolja.

3. Stroškovna učinkovitost: Feritni magneti so cenovno ugodnejši od nekaterih drugih vrst magnetov, kar lahko pomaga zmanjšati skupne stroške motorja.

4. Zanesljivost: Trajni magneti ne potrebujejo ločenega vira energije za vzdrževanje svojega magnetnega polja, kar prispeva k zanesljivosti motorja.

Vendar pa je treba upoštevati tudi nekatere omejitve:

1. Nižja magnetna moč: Feritni magneti imajo na splošno manjšo magnetno moč v primerjavi z neodimovimi ali samarijevimi kobaltnimi magneti, kar lahko vpliva na delovanje motorja pri aplikacijah z visokim navorom.

2. Velikost in teža: Za doseganje večje magnetne moči bodo morda potrebni večji in težje magneti, kar lahko vpliva na skupno velikost in težo motorja.

Če povzamemo, je večpolni feritni rotor s trajnim magnetom komponenta, ki se uporablja v enosmernih motorjih za ustvarjanje rotacijskega gibanja. Razporeditev feritnih magnetov v večpolni konfiguraciji nudi učinkovitost, stabilnost in stroškovno učinkovitost, zaradi česar so primerni za različne aplikacije, kjer izjemno visoka magnetna moč ni kritična zahteva.
