Zaprto zanko, skozi katero se koncentrira magnetni tok, imenujemo magnetno vezje. Magnetni sistem magnetnega separatorja mora ustvariti magnetno polje določene jakosti in zahteva, da se večina magnetnega toka v magnetnem polju lahko koncentrira skozi sortirni prostor. Višina, širina, polmer in število polov magnetnega sistema, razlika magnetnega potenciala med sosednjima magnetnima poloma, korak polov, razmerje med širino čelne strani pola in širino reže med poli, oblika pola. in ploskev pola ter razdalja od ploskve pola do središča njegove razporeditve razdalja in tako naprej imajo velik vpliv na značilnosti magnetnega polja.

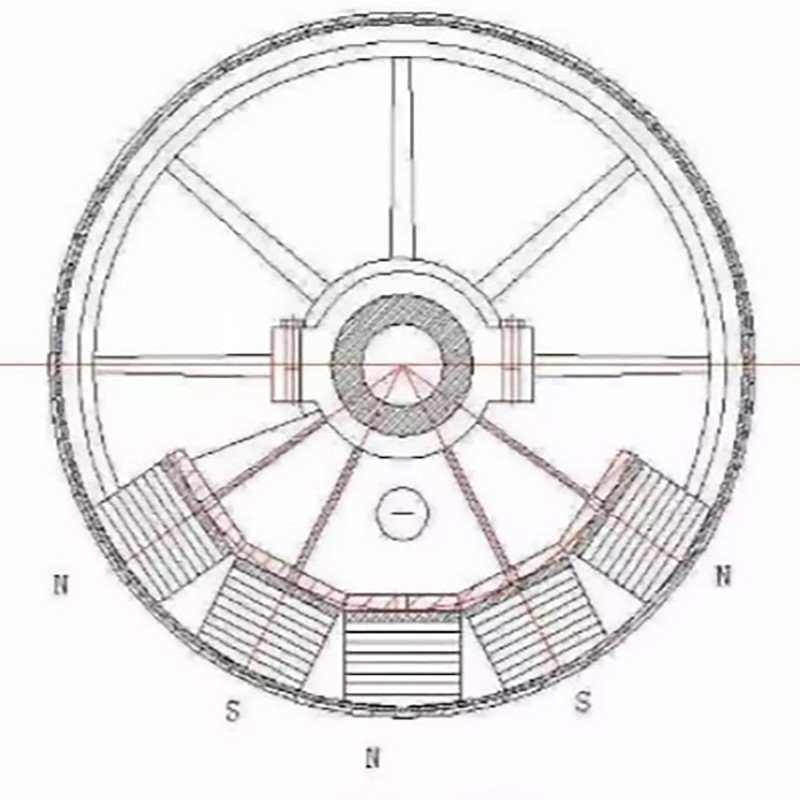

Kot je prikazano na sliki, je magnetni separator vzet kot primer. Del magnetnega vezja sprejme petpolni magnetni sistem. Vsak magnetni pol je izdelan iz feritnih in NdFeB trajnih magnetnih blokov in je pritrjen na magnetno vodilno ploščo z vijaki skozi sredinsko luknjo magnetnega bloka. Zgoraj je magnetna vodilna plošča pritrjena na gred cilindra skozi nosilec, magnetni sistem je pritrjen in valj se lahko vrti. Polarnost magnetnih polov je razporejena izmenično vzdolž oboda, polarnost pa je enaka vzdolž aksialne smeri. Valj iz nerjavečega jekla, nemagnetnega materiala, je nameščen zunaj magnetnega sistema. Nemagnetni material se uporablja za preprečevanje, da bi magnetne silnice vstopile v izbirno območje skozi valj in ustvarile magnetni kratek stik z valjem. Tudi deli rezervoarja v bližini magnetnega sistema naj bodo iz nemagnetnih materialov, ostali pa iz navadnih jeklenih plošč ali trdih plastičnih plošč.

Za separator s trajnim magnetom je trajni magnet najpomembnejša komponenta, kakovost trajnega magneta pa določa njegove značilnosti delovanja. Trajni magneti magnetnih separatorjev so običajno izdelani v določeni velikosti (na primer dolžina × širina × višina=85 × 65 × 21 mm), zato jih običajno imenujemo trajni magnetni bloki ali preprosto magnetni bloki. Trajni magnetni materiali, ki se lahko uporabljajo kot magnetni sistem magnetnega separatorja, vključujejo ferit s trajnim magnetom, alnico, železo, krom, kobalt in manganovo aluminijevo železo, materiale s trajnimi magneti iz samarija, kobalta in materiale s trajnimi magneti iz neodima, železa, bora. Trenutno so glavni materiali s trajnimi magneti, ki se uporabljajo v domači opremi za magnetno ločevanje, predvsem ferit s trajnim magnetom (stroncijev ferit, barijev ferit), sledijo pa mu materiali s trajnim magnetom NdFeB.

Pri načrtovanju magnetnega sistema je treba izbrati, kateri trajni magnetni material uporabiti glede na posebne pogoje različnih vidikov. Vplivne dejavnike je mogoče povzeti v naslednje vidike:

1. Jakost magnetnega polja: V določenem delovnem prostoru je treba ustvariti konstantno magnetno polje. Moč tega magnetnega polja določa, kakšen trajni magnet uporabiti. Magnetne lastnosti trajnih magnetov NdFeB so veliko višje od lastnosti ferita.

2. Zahteve za stabilnost magnetnega polja, to je vpliv in prilagodljivost materialov s trajnimi magneti okoljskim dejavnikom, kot so temperatura, vlaga, vibracije in udarci

3. Mehanske lastnosti, kot so žilavost, prožnost in tlačna trdnost magnetov itd.

4. Cenovni dejavnik
