Magnet za optični izolator

Optični izolatorski magneti

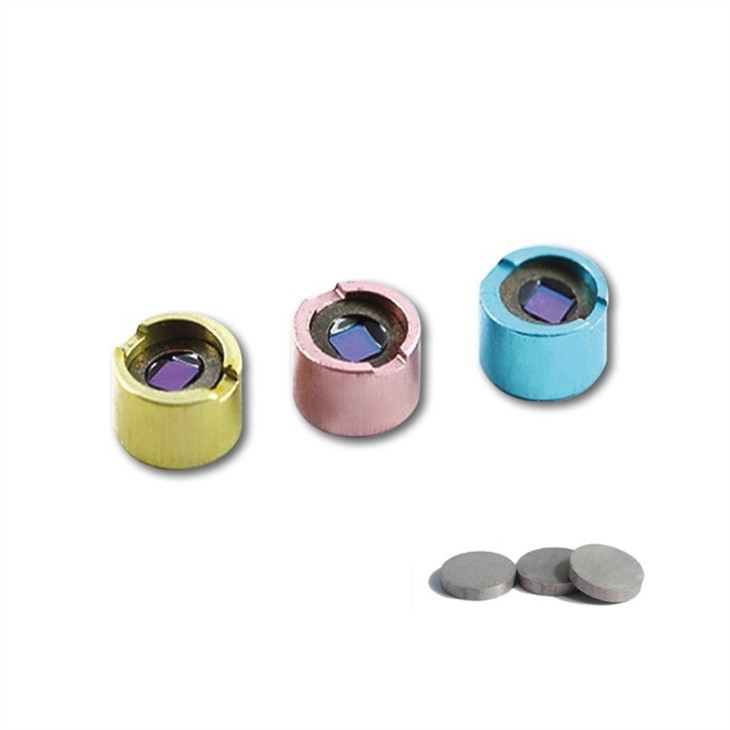

Optični izolator je optična komponenta, ki omogoča prepust svetlobe samo v eno smer. Optični izolator se lahko uporabi, da se izogne ​​odboju povratne informacije svetlobe v optično napravo, in se pogosto uporablja v optični komunikaciji in laserskem področju. Optični izolator v glavnem uporablja Faradayev učinek magnetno-optičnega kristala. Kot bistveni del optičnega izolatorja se lahko kot optični izolatorski magneti uporabljajo tako sintrani samarijevi kobalt magneti kot sintrani neodimovi magneti.

Kaj je magnetno-optični učinek?

Magnetno-optični učinek se nanaša na učinke magnetnega polja na interakcijo med snovmi in svetlobo. Elektromagnetno valovanje bo pri prenosu skozi medij, ki ga je spremenila prisotnost kvazistatičnega magnetnega polja, povzročilo številne pojave. Običajni magnetno-optični učinek vključuje:

1. Faradayev učinek: lahko se uporablja za optični izolator in optični krožnik.

2.Kerrov učinek: lahko se nanese na zaklop fotoaparata.

3.Zeemanov učinek: lahko se uporabi za merjenje razmerja specifičnega naboja in mase ter magnetnega polja nebesnega telesa.

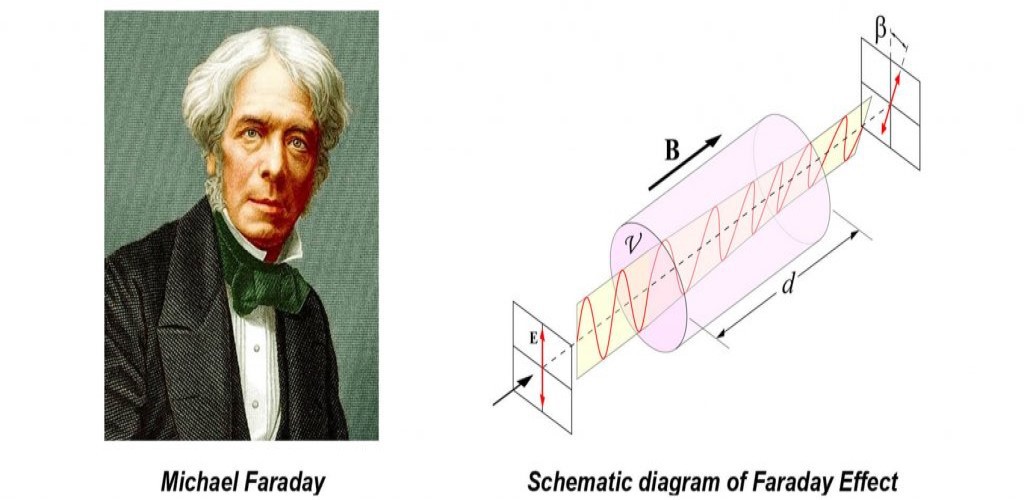

Kaj je Faradayev učinek?

Faradayev učinek se nanaša na interakcijo med magnetnim poljem in optičnim valovanjem v mediju. Polarizacija polarizirane svetlobe se spremeni zaradi delovanja magnetnega polja. Faradayev učinek se pogosto uporablja v številnih merilnih napravah, vključno z optično rotacijo, amplitudno modulacijo in daljinskim zaznavanjem magnetnega polja.

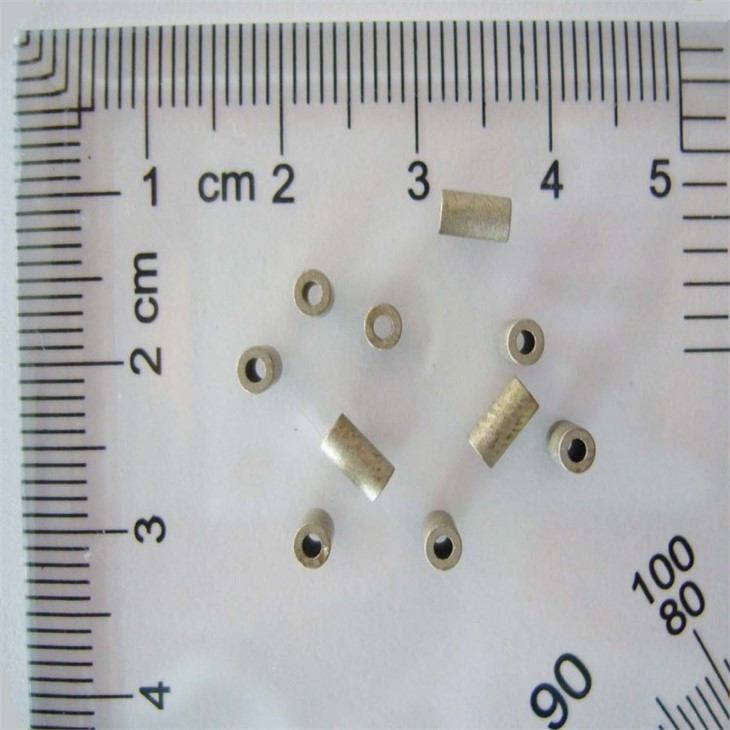

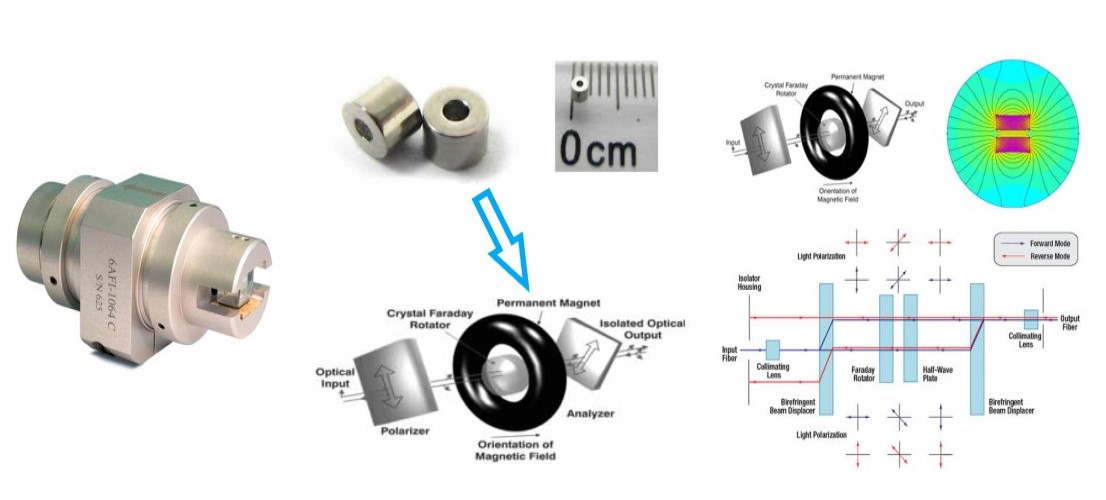

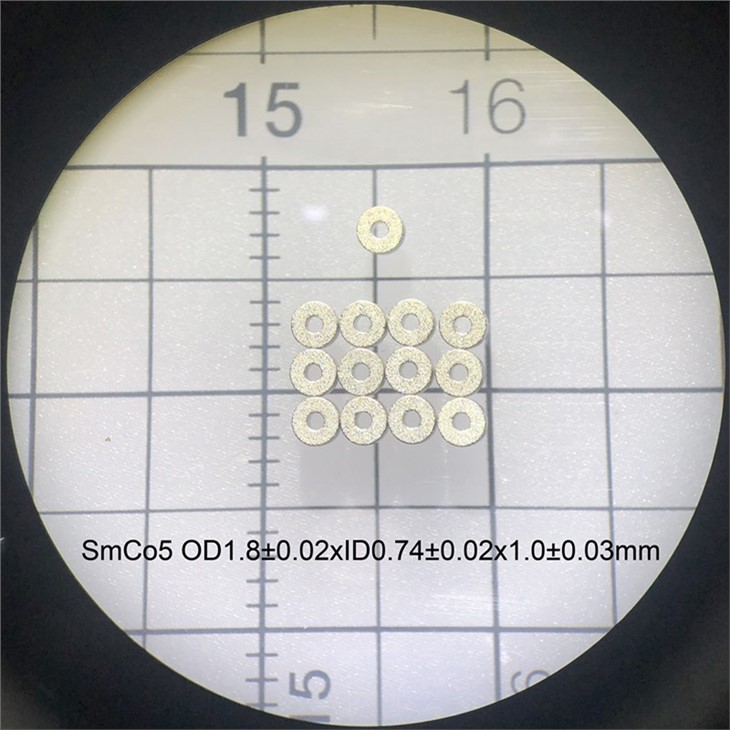

Princip delovanja optičnega izolatorja temelji na nevzajemnosti Faradayeve rotacije. Glavna komponenta optičnega izolatorja je tako imenovani Faradayev rotator. Faradayev rotator je sestavljen iz magnetno-optičnega kristala Terbium Gallium Garnet (TGG) in visokozmogljivega permanentnega magneta. Magnetno-optični kristal mora uporabiti ustrezno magnetno polje, ki zahteva, da trajni magnet zagotovi dovolj magnetnega polja v prostoru magnetno-optičnega kristala. Micro Samarium Cobalt Magnets je glavna izbira v tej aplikaciji.
