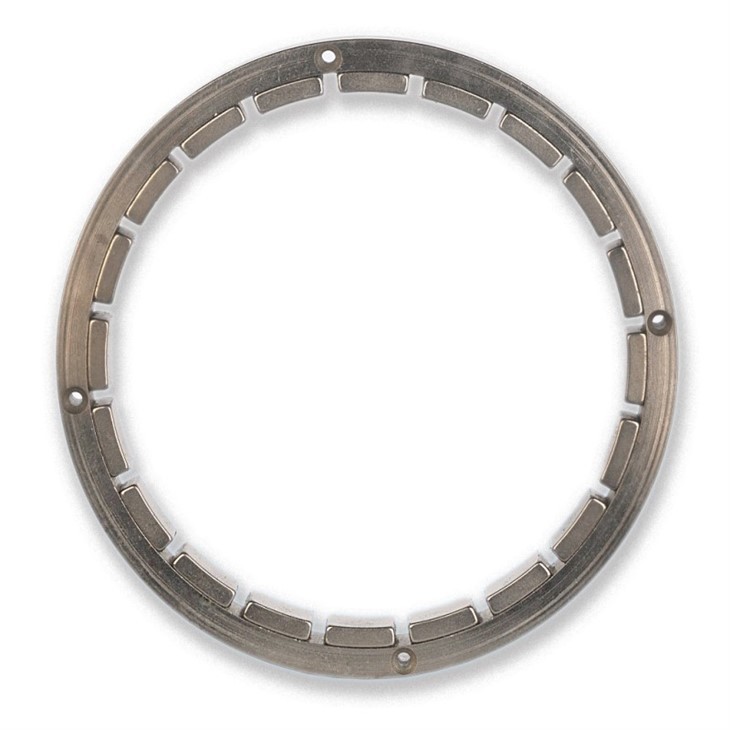

Sklop magnetnega rotorja

Sklop magnetnega rotorja

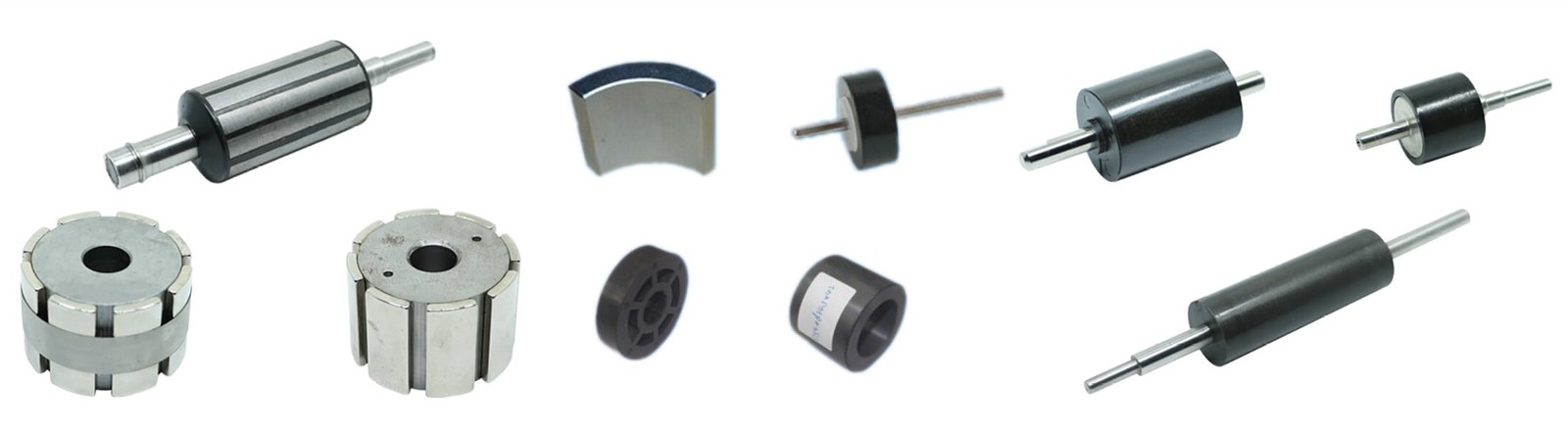

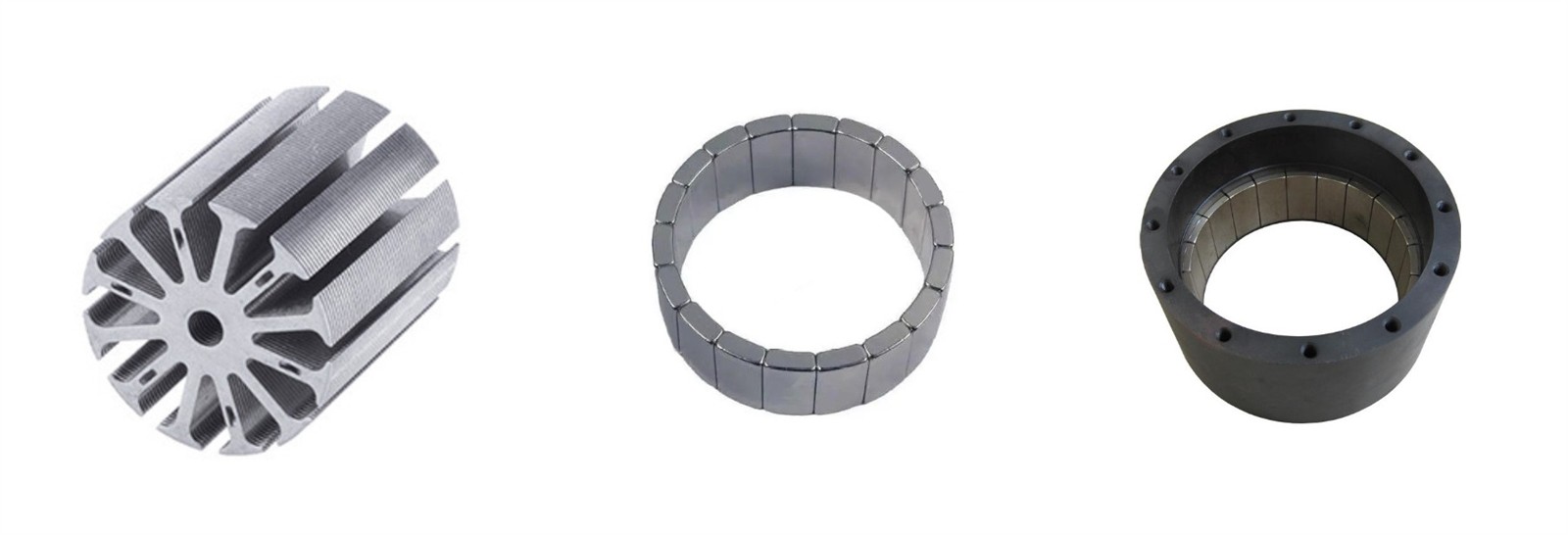

Rotorski sklopi, eni najbolj reprezentativnih magnetnih sklopov, so sestavljeni iz železne komponente in trajnega magneta. V resnici se lahko za sklope rotorjev uporabljajo povezani magneti, sintrani feritni magneti, sintrani samarijevi kobaltni magneti in sintrani neodimovi magneti, odvisno od uporabe, vrste motorja in postopka sestavljanja. Opozoriti je treba, da so sklopi opremljeni tudi z laminiranimi magneti, izdelanimi s tehnologijo segmentacije magnetov, da se zmanjšajo izgube zaradi vrtinčnih tokov.

Struktura:

Sklop rotorja s trajnim magnetom vključuje jedro rotorja in gred rotorja. Gred rotorja poteka skozi luknjo za gred jedra rotorja in je pritrjena skupaj z jedrom rotorja. Zanj je značilno, da je na zunanji strani jedra rotorja več izboklin. Magnetne ploščice so pritrjene med dve sosednji izboklini.

Ker je jedro rotorja opremljeno z več izboklinami in je magnetna ploščica pritrjena na železno jedro rotorja skozi strukturo izbokline, lahko zagotovi, da sta magnetna ploščica in jedro rotorja dobro nameščena. Poleg tega je notranja stran magnetne ploščice in Stična površina na zunanji strani jedra rotorja prevlečena z lepilom, kar dodatno zagotavlja, da je sklop med jedrom rotorja in magnetno ploščico trden in zanesljiv; poleg tega je na jedru rotorja več skoznjih rež, ki učinkovito preprečujejo rotorsko gred Odlična magnetna prevodnost in uhajanje magnetnega pretoka, preprosta struktura, enostavna montaža in nizki proizvodni stroški.

Uporaba:
Sklop magnetnega rotorja najde uporabo v različnih industrijah in napravah, kjer je potrebna pretvorba električne energije v mehansko energijo ali obratno. Nekatere običajne uporabe sklopov magnetnih rotorjev vključujejo:

1. električni motorji;
2. Generatorji;
3. Sistemi magnetne levitacije;
4. Magnetni ležaji;
5. Magnetne sklopke: sklopi magnetnih rotorjev se uporabljajo v magnetnih sklopkah, ki se uporabljajo za prenos navora med dvema vrtečima se gredema brez fizičnega stika. Magnetno polje, ki ga ustvari sklop rotorja, prehaja skozi nemagnetno pregrado, kar omogoča prenos navora ob ohranjanju hermetične tesnosti. Magnetne sklopke se uporabljajo v črpalkah, mešalnikih in drugih aplikacijah, kjer je kritično delovanje brez puščanja;
6. Magnetni mešalniki: sklopi magnetnega rotorja se uporabljajo v laboratorijskih magnetnih mešalnikih. Ti mešalniki uporabljajo vrteče se magnetno polje za pogon magnetnega mešala znotraj posode, kar olajša mešanje ali mešanje tekočin ali raztopin. Magnetni mešalniki se pogosto uporabljajo v kemijskih laboratorijih, farmacevtskih raziskavah in bioloških aplikacijah.
